一、概述

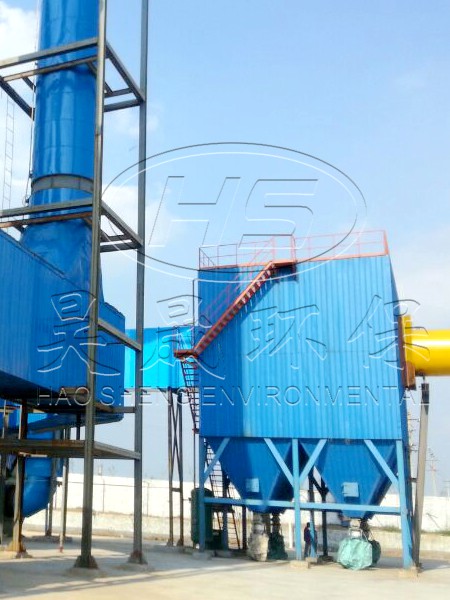

HSC型系列长袋低压脉冲除尘器是具有*水平的高效袋式除尘设备,是一种处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。长袋低压脉冲除尘器系列以*的性能服务于冶金、电力、建材、矿石、水泥、化工、炭黑、沥青混凝土搅拌、锅炉等行业的空气净化和物料回收。

二、长袋低压脉冲除尘器的工作机理

1、过滤原理：

含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力作用被分离出来，直接落入灰斗。含尘气体通过灰斗后进入箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面。净化后的气体经滤袋口进入上箱体后，由出风口排出。

2、清灰原理：

随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕，电磁脉冲阀关闭，，该室又恢复正常过滤状态。清灰各室依次进行，从*室清灰开始至下一次清灰开始为一个清灰周期。

3、粉尘收集：

经过滤和清灰工作被截离下来的粉尘均落入灰斗，经插板阀、气控排尘阀，排出灰斗。再由输送机集中运出。

三、长袋低压脉冲除尘器构造形式

1、型脉冲袋式除尘器为箱体结构，主要由桁架、灰斗、中部箱体、上部箱体、喷吹装置、梯子及平台、进出口风管、PLC控制系统八部分组成。

2、脉冲清灰采用PLC控制系统，时间取值。也可根据用户要实现压差控制。由PLC控制电磁脉冲阀，使用压缩空气清灰。控制方式为在线控制。

四、技术性能参数表

表1

表2
